Máy phun sơn kính tự động là gì? Cấu tạo và nguyên lý hoạt động

Máy phun sơn kính tự động là thiết bị cơ khí kết hợp điều khiển điện tử, dùng để phun sơn hoặc phun màu trang trí lên bề mặt kính, mica theo quỹ đạo lập trình sẵn thay cho thao tác cầm súng phun thủ công. Với các xưởng sản xuất kính nội thất, kính ốp trang trí hay gia công mica quảng cáo, việc chuyển từ thợ phun tay sang máy phun sơn kính tự động giúp lớp sơn đều màu hơn, giảm phụ thuộc vào tay nghề thợ và rút ngắn thời gian hoàn thiện từng lô sản phẩm. Bài viết dưới đây phân tích cấu tạo, nguyên lý hoạt động và những ứng dụng thực tế của dòng máy này.

Máy phun sơn kính tự động là gì?

Máy phun sơn kính tự động là dòng thiết bị chuyên dùng để phun phủ sơn màu, sơn lót hoặc lớp phủ trang trí lên các tấm kính phẳng, kính cường lực, mica và một số vật liệu tấm phẳng khác. Thay vì thợ sơn cầm súng phun di chuyển bằng tay, máy sử dụng hệ thống ray trượt và động cơ để dịch chuyển đầu phun theo hành trình cố định, đảm bảo khoảng cách và tốc độ phun đồng đều trên toàn bộ bề mặt.

Khác với máy phun sơn công nghiệp dùng cho gỗ hoặc kim loại, máy phun sơn kính tự động thường được thiết kế với khổ phun rộng, phù hợp với kích thước tấm kính lớn (kính vách ngăn, kính ốp tủ bếp, kính nội thất trang trí), và đi kèm cảm biến nhận diện kích thước sản phẩm để tối ưu đường đi của béc phun, hạn chế phun tràn ra ngoài mép kính.

Cấu tạo của máy phun sơn kính tự động

Một hệ thống máy phun sơn kính tự động hoàn chỉnh thường gồm các cụm chính sau:

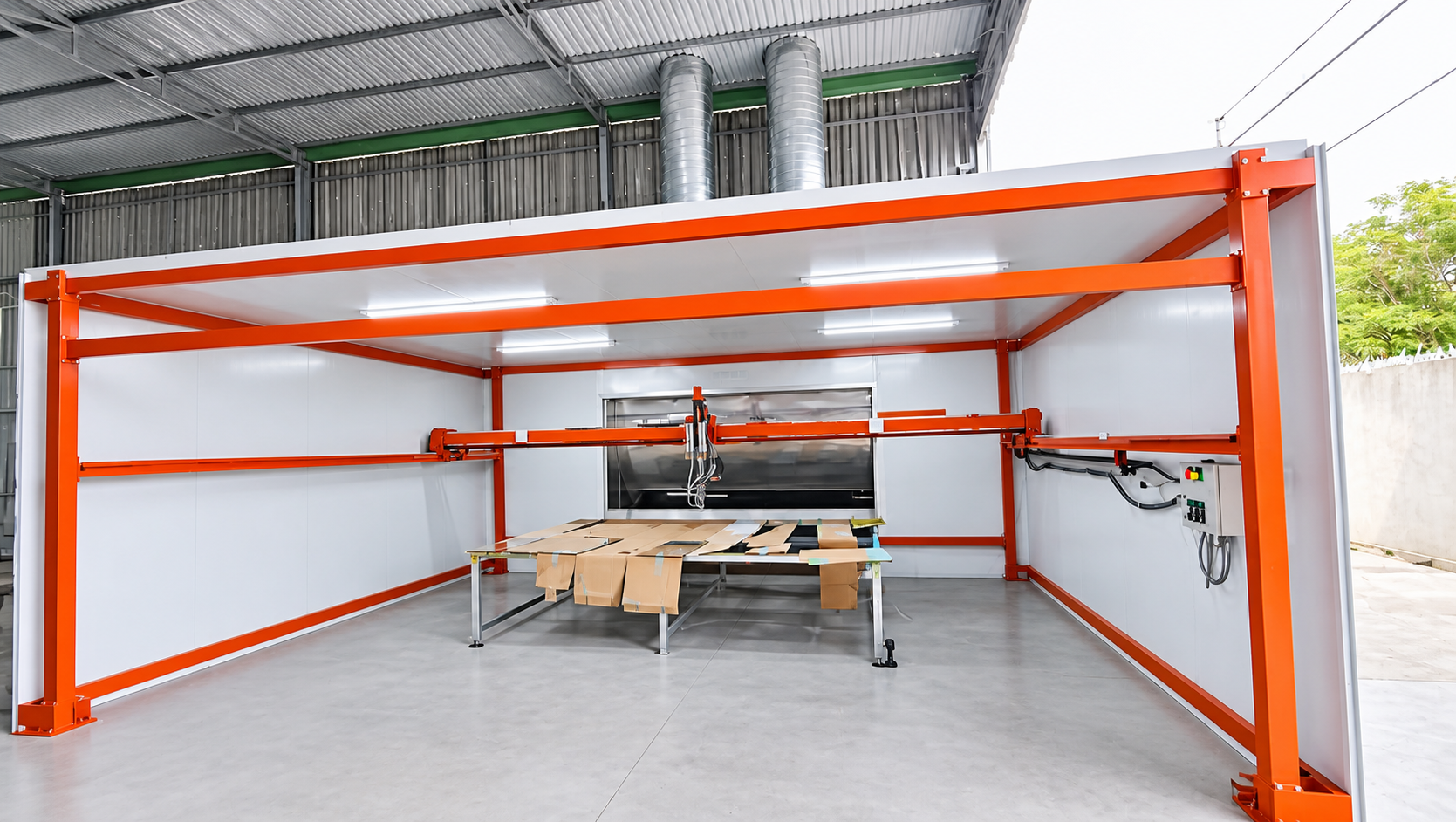

Khung máy và hệ thống di chuyển

Khung máy thường được chế tạo từ thép sơn tĩnh điện hoặc thép hộp, đảm bảo độ cứng vững khi vận hành liên tục. Gắn trên khung là hệ ray trượt (dạng thanh trượt vuông hoặc ray dẫn hướng) cùng động cơ truyền động, giúp cụm béc phun di chuyển qua lại theo hai phương ngang - dọc phía trên bề mặt kính. Kích thước khung máy được tính toán theo khổ phun tối đa mà máy có thể xử lý; ví dụ dòng máy SV02 do ViTech SA sản xuất có khổ phun 3,66 m x 3,66 m với kích thước phủ bì máy khoảng 4,7 m x 4,7 m, còn dòng SV03 nhỏ gọn hơn với khổ phun khoảng 1,6 m x 3,6 m, phù hợp xưởng có diện tích hạn chế.

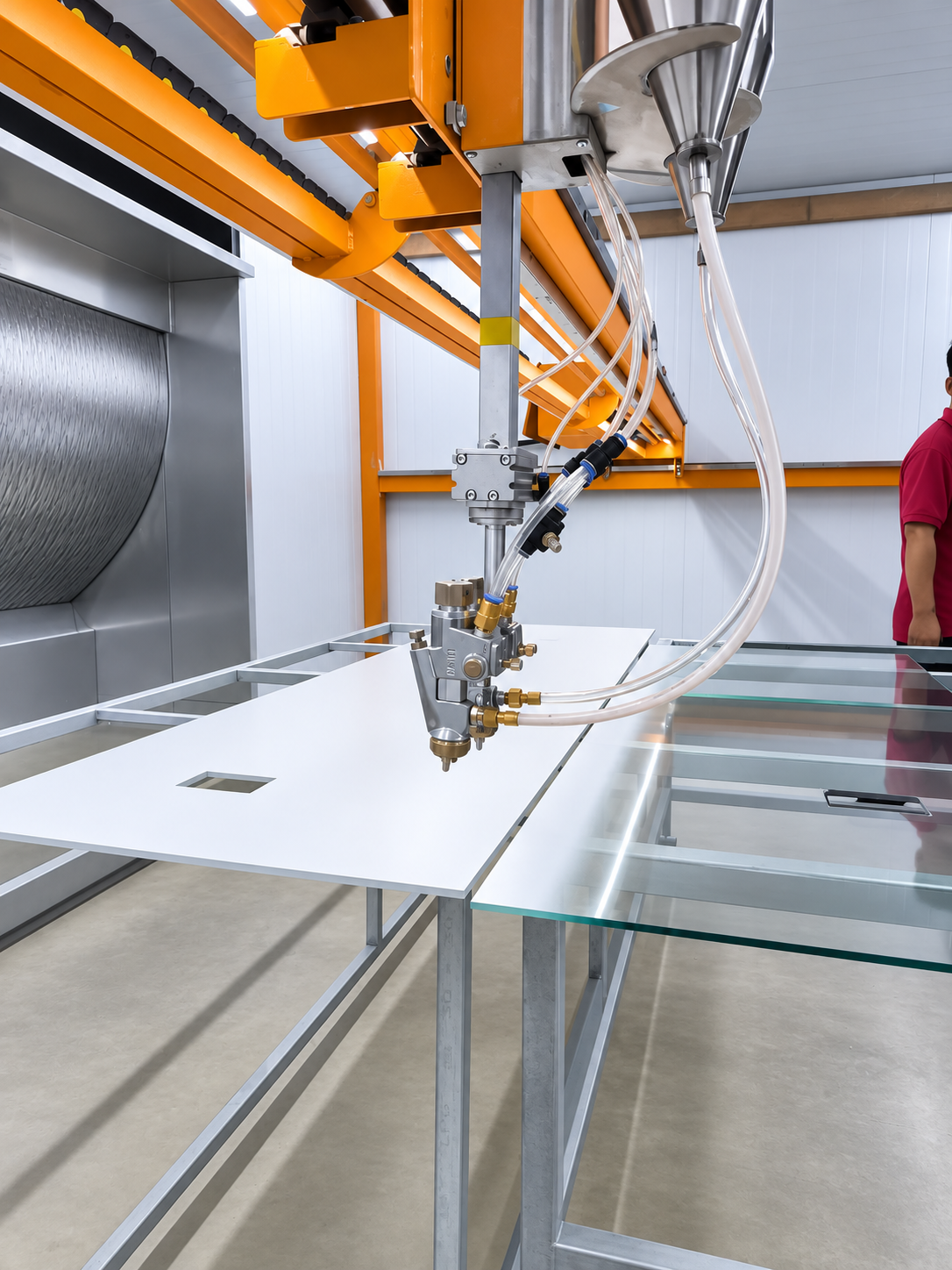

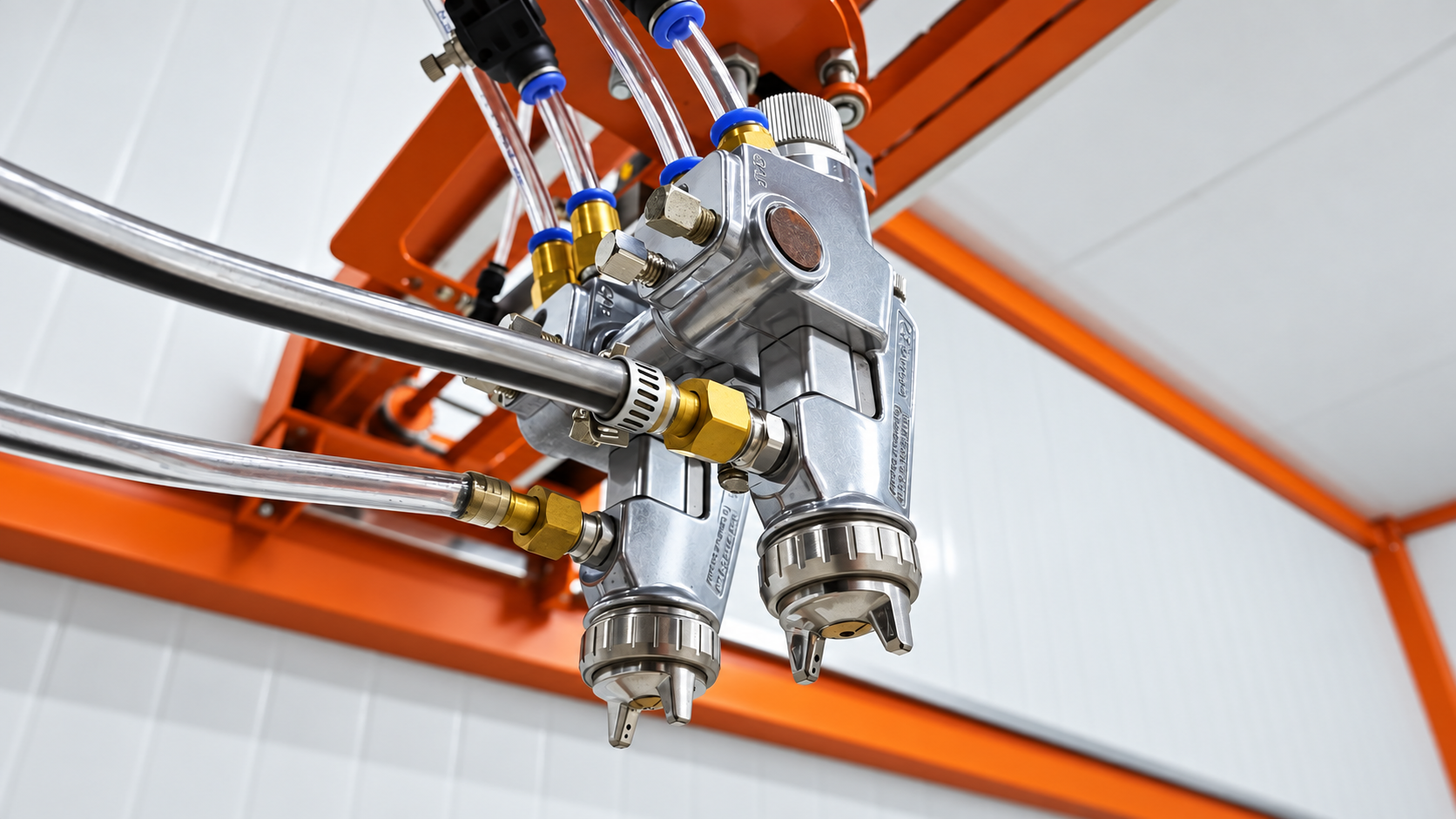

Cụm béc phun sơn

Đây là bộ phận trực tiếp đưa sơn ra khỏi máy dưới dạng sương mịn. Béc phun được kết nối với hệ khí nén và đường dẫn sơn, có thể bố trí một hoặc nhiều đầu phun tùy thiết kế để tăng năng suất hoặc phun được nhiều màu. Khoảng cách và góc phun của béc thường được cố định sẵn theo tính toán của nhà sản xuất để lớp sơn phủ đều, hạn chế hiện tượng đọng sơn hoặc loang màu.

Hệ thống cấp sơn (bầu chứa)

Sơn được chứa trong các bầu chứa gắn liền trên cụm di chuyển của máy, cấp liên tục xuống béc phun trong quá trình vận hành. Số lượng và dung tích bầu chứa khác nhau tùy dòng máy - chẳng hạn SV02 có 2 bầu chứa với tổng dung tích 5 lít, còn SV03 dùng 1 bầu chứa dung tích 2,5 lít. Thiết kế bầu chứa rời giúp việc thay màu sơn, vệ sinh khi đổi màu thuận tiện hơn so với hệ thống cấp sơn cố định.

Bộ điều khiển: remote và cảm biến

Người vận hành điều khiển máy thông qua remote cầm tay kết hợp cảm biến nhận diện kích thước sản phẩm. Cảm biến giúp máy xác định biên dạng tấm kính đặt trên bàn, từ đó giới hạn hành trình phun đúng theo kích thước thực tế, tránh lãng phí sơn ở phần không có sản phẩm.

Hệ khí nén

Khí nén là nguồn lực chính đẩy sơn qua béc phun thành dạng sương mịn, đồng thời hỗ trợ một số cơ cấu chuyển động trên máy. Hệ khí nén cần được cấp ổn định từ máy nén khí riêng để đảm bảo áp lực phun đồng đều trong suốt quá trình vận hành.

Nguyên lý hoạt động

Quy trình vận hành một máy phun sơn kính tự động thường trải qua các bước cơ bản sau:

1. Chuẩn bị sản phẩm: tấm kính hoặc mica cần sơn được đặt cố định trên bàn hoặc khung đỡ bên dưới máy.
2. Nhận diện kích thước: cảm biến trên máy xác định biên dạng và kích thước tấm kính.
3. Khởi động hành trình phun: người vận hành dùng remote để chạy chương trình phun, đầu phun di chuyển tự động theo hai chiều dọc và ngang trên hệ ray.
4. Phun sơn: khí nén đẩy sơn từ bầu chứa qua béc phun, tạo lớp sơn đều trên toàn bộ bề mặt kính trong phạm vi khổ phun của máy.
5. Kết thúc và vệ sinh: sau khi hoàn tất một lượt phun, máy dừng lại; nếu cần đổi màu, bầu chứa và béc phun được vệ sinh trước khi nạp màu sơn mới.

Toàn bộ hành trình phun được lặp lại theo chu kỳ cố định cho từng tấm kính, giúp năng suất và chất lượng bề mặt sơn ổn định hơn so với thao tác thủ công vốn phụ thuộc nhiều vào kinh nghiệm người thợ.

Ưu điểm so với phun sơn thủ công

• Độ đồng đều cao hơn: quỹ đạo và tốc độ di chuyển của béc phun được cố định, hạn chế tình trạng chỗ dày chỗ mỏng thường gặp khi phun tay.
• Giảm phụ thuộc tay nghề thợ: máy vận hành theo chương trình cài đặt sẵn, chất lượng bề mặt sơn ít bị ảnh hưởng bởi kinh nghiệm của từng thợ phun.
• Tốc độ ổn định: theo thông số kỹ thuật của các dòng máy hiện có, tốc độ phun đạt khoảng 25 giây/m², giúp doanh nghiệp chủ động hơn trong việc lên kế hoạch sản xuất.
• Kiểm soát lượng sơn tốt hơn: nhờ cảm biến nhận diện kích thước sản phẩm, máy hạn chế phun ra ngoài phạm vi tấm kính, giảm hao phí sơn so với phun tay tự do.
• Cải thiện môi trường làm việc: người vận hành đứng ngoài vùng phun và điều khiển qua remote, giảm tiếp xúc trực tiếp với hơi sơn so với cầm súng phun thủ công.

Ứng dụng thực tế

Máy phun sơn kính tự động được sử dụng phổ biến trong các nhóm ứng dụng sau:

• Kính nội thất: kính ốp tủ bếp, kính vách ngăn phòng, kính cửa lùa sơn màu theo yêu cầu thiết kế.
• Kính cường lực sơn màu trang trí: dùng cho mặt bàn kính, kính trang trí nội - ngoại thất.
• Mica và vật liệu tấm phẳng khác: phun màu cho các sản phẩm quảng cáo, bảng hiệu, đồ nội thất làm từ mica.

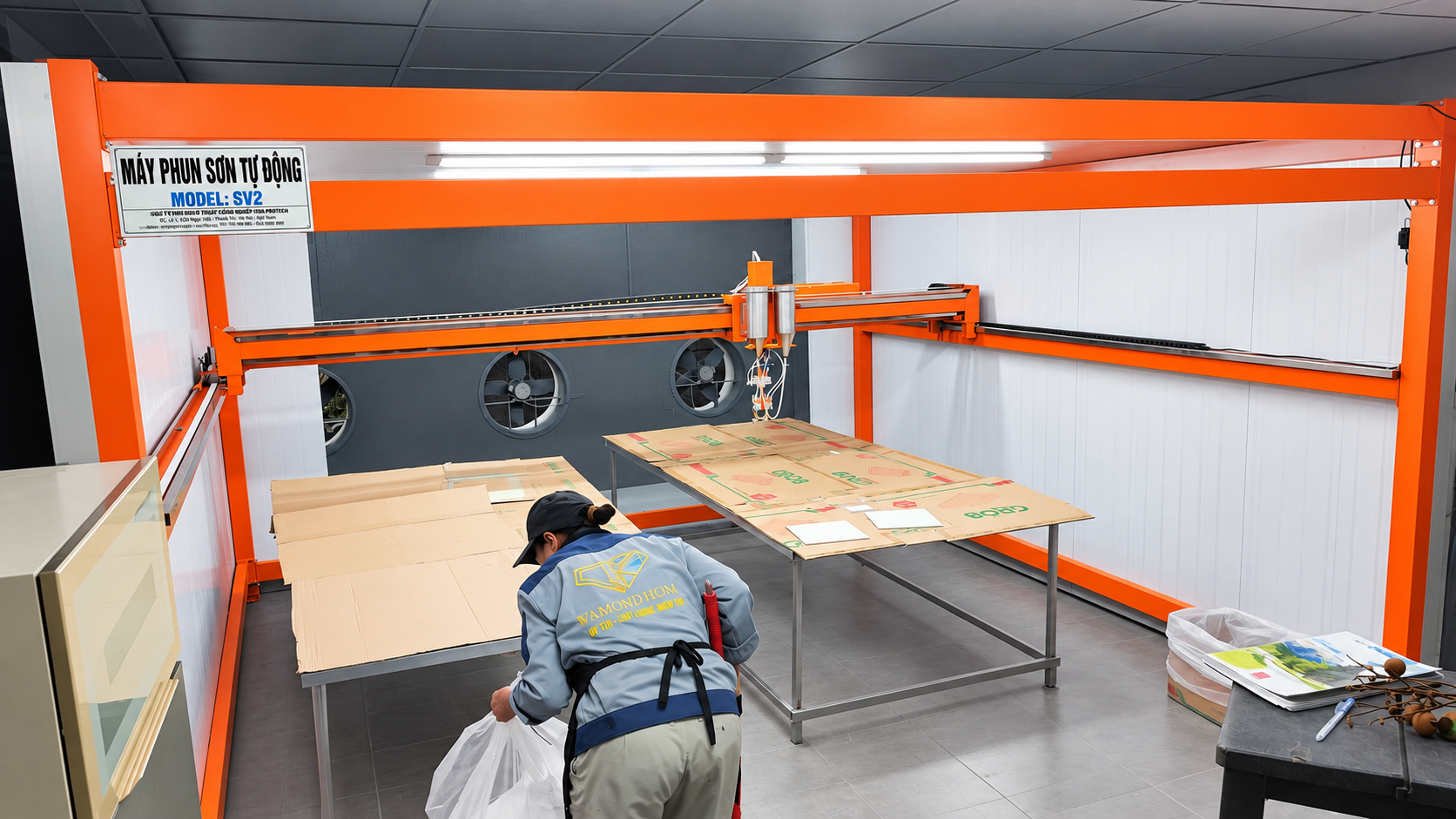

Trên thực tế, ViTech SA - VINAPROTECH đã triển khai lắp đặt máy phun sơn tự động tại một số xưởng sản xuất kính và nội thất, trong đó có nhà máy kính Tài Phúc và xưởng nội thất Đài Xù, phục vụ nhu cầu sơn màu kính nội thất với khổ phun và cấu hình máy được tùy chỉnh theo diện tích xưởng thực tế của từng khách hàng.

Câu hỏi thường gặp

Máy phun sơn kính tự động có phun được nhiều màu trên cùng một máy không? Có. Tùy cấu hình, máy có thể trang bị nhiều bầu chứa sơn để đổi màu; khi đổi màu, bầu chứa và béc phun cần được vệ sinh trước khi nạp màu sơn mới để tránh lẫn màu.

Máy phun sơn kính tự động có phun được mica và các vật liệu khác ngoài kính không? Có thể. Ngoài kính, máy còn được dùng để phun sơn cho mica và một số vật liệu tấm phẳng có bề mặt tương tự, tuy nhiên nên tham khảo tư vấn kỹ thuật để điều chỉnh thông số phun phù hợp với từng loại vật liệu.

Khổ phun của máy có giới hạn kích thước tấm kính sơn được không? Đúng vậy, mỗi dòng máy có khổ phun tối đa cố định theo thiết kế khung máy (ví dụ 3,66 m x 3,66 m hoặc 1,6 m x 3,6 m tùy model). Nếu xưởng cần sơn tấm kính lớn hơn, cần lựa chọn dòng máy có khổ phun phù hợp hoặc liên hệ tư vấn kỹ thuật để có phương án phù hợp.

Vận hành máy phun sơn kính tự động có cần thợ tay nghề cao không? Máy được điều khiển qua remote và cảm biến nên thao tác vận hành hằng ngày khá đơn giản, không đòi hỏi kỹ năng cầm súng phun như phun tay truyền thống. Tuy nhiên người vận hành vẫn cần được hướng dẫn quy trình sơn kính, cách nạp sơn và vệ sinh máy để đảm bảo chất lượng bề mặt sơn ổn định.

Kết luận

Máy phun sơn kính tự động giúp doanh nghiệp kính, nội thất kiểm soát tốt hơn chất lượng bề mặt sơn, giảm phụ thuộc vào tay nghề thợ và ổn định năng suất sản xuất so với phun sơn thủ công. Việc lựa chọn dòng máy phù hợp phụ thuộc vào khổ phun cần thiết, diện tích xưởng và đặc thù sản phẩm của từng doanh nghiệp.

---
