Robot phun sơn công nghiệp là gì? Cấu tạo và nguyên lý hoạt động
Robot phun sơn công nghiệp là hệ thống cánh tay robot nhiều trục được lập trình để tự động hóa công đoạn phun sơn, thay thế thao tác cầm súng phun thủ công của người thợ. Với khả năng lặp lại chính xác từng đường di chuyển, robot phun sơn đang trở thành lựa chọn ngày càng phổ biến tại các xưởng sản xuất đồ gỗ, cơ khí, ô tô muốn nâng chất lượng bề mặt sơn và ổn định năng suất.
Bài viết này giải thích rõ khái niệm, các bộ phận cấu thành, nguyên lý vận hành và so sánh cụ thể giữa robot phun sơn với phương pháp phun sơn thủ công truyền thống.
Robot phun sơn công nghiệp là gì?
Robot phun sơn công nghiệp là một dạng robot công nghiệp chuyên dụng, được tích hợp súng phun sơn ở đầu cánh tay và lập trình sẵn quỹ đạo di chuyển để phủ sơn lên bề mặt sản phẩm theo đúng góc độ, tốc độ và lưu lượng đã thiết lập. Khác với robot hàn hay robot gắp đặt, robot phun sơn cần phối hợp đồng thời giữa chuyển động cơ khí và hệ thống cấp sơn để tạo ra lớp sơn đều, mịn, không chảy hay đọng giọt.

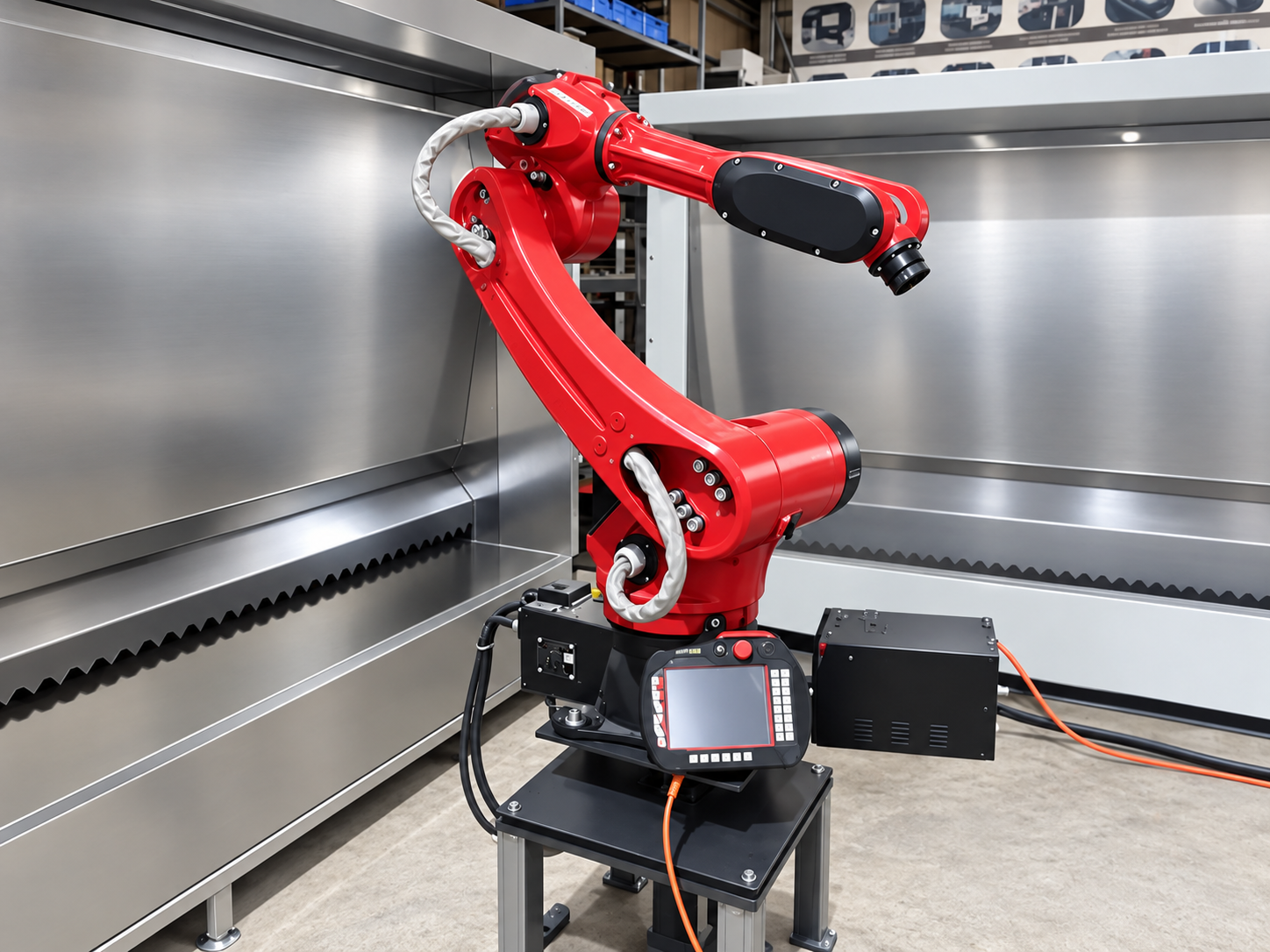

Trong dây chuyền sản xuất hiện đại, robot phun sơn thường được đặt trong buồng sơn (spray booth) có hệ thống hút lọc, phối hợp cùng bàn xoay hoặc băng tải đưa sản phẩm vào đúng vị trí phun.
Cấu tạo của robot phun sơn công nghiệp
Một hệ thống robot phun sơn hoàn chỉnh gồm bốn nhóm bộ phận chính:
Cánh tay robot (robot arm)
Đây là phần cơ khí chuyển động, gồm nhiều khớp nối (trục) cho phép cánh tay xoay, vươn, gập theo nhiều hướng khác nhau, mô phỏng chuyển động linh hoạt của cánh tay người thợ sơn. Số lượng trục càng nhiều, robot càng dễ tiếp cận các bề mặt cong, góc khuất phức tạp.
Súng phun sơn (spray gun)
Được gắn ở cổ tay robot (đầu cuối cánh tay), súng phun là bộ phận trực tiếp đưa sơn lên bề mặt sản phẩm. Tùy nhu cầu sản xuất, súng phun có thể là loại phun khí nén (air spray), phun áp lực cao (airless) hoặc phun tĩnh điện giúp tăng hiệu suất bám sơn.
Bộ điều khiển và hệ thống lập trình
Tủ điều khiển (control cabinet) cùng màn hình dạy lệnh (teach pendant) là "bộ não" của robot, nơi kỹ thuật viên lập trình quỹ đạo di chuyển, tốc độ, lưu lượng phun cho từng loại sản phẩm. Chương trình có thể lưu lại và tái sử dụng cho các lô sản xuất sau mà không cần cài đặt lại.
Hệ thống cấp sơn
Gồm bơm sơn, đường ống dẫn, bộ điều áp và điều chỉnh lưu lượng, đảm bảo sơn được cấp đều và ổn định tới súng phun trong suốt quá trình robot hoạt động, tránh tình trạng ngắt quãng gây loang màu.

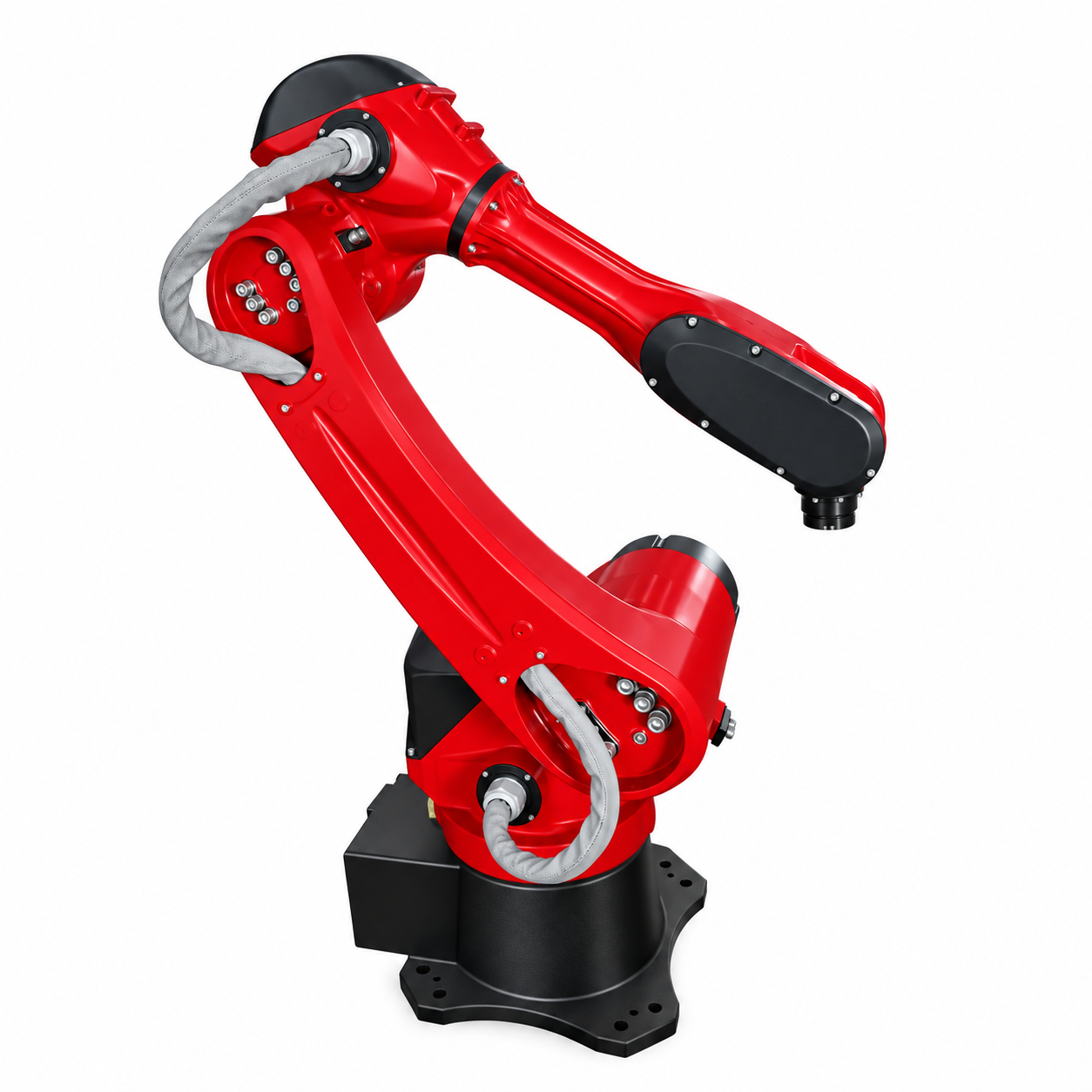

Thông số tham khảo của một robot phun sơn 6 trục
Để hình dung cụ thể hơn về năng lực của một robot phun sơn công nghiệp, dưới đây là bảng thông số kỹ thuật tham khảo của dòng robot phun sơn 6 trục:
| Thông số | Giá trị |
|---|---|
| Số trục điều khiển | 6 trục |
| Trọng lượng robot | 200 kg |
| Tải trọng tối đa | 10 kg |
| Tốc độ di chuyển tối đa | 800 mm/s |
| Tốc độ phun sơn tối đa | 500 mm/s |
| Độ chính xác di chuyển | ±0,05 mm |
| Độ chính xác phun sơn | ±0,02 mm |
| Khoảng cách làm việc tối đa | 1.500 mm |
| Nguồn điện | AC 220V ±10%, 50Hz |
| Công suất tiêu thụ | 1,5 kW |
| Màn hình điều khiển | 15 inch |
Các thông số trên cho thấy robot có thể duy trì độ lặp lại ở mức sai số rất nhỏ, yếu tố quyết định để lớp sơn đồng đều trên từng sản phẩm giống hệt nhau trong cùng một lô hàng.
Nguyên lý hoạt động của robot phun sơn
Quy trình vận hành cơ bản của một trạm robot phun sơn công nghiệp gồm các bước:
- Gá đặt sản phẩm: công nhân đưa sản phẩm cần sơn vào vị trí cố định trên bàn xoay hoặc băng tải trong buồng sơn.
- Kích hoạt chu trình: người vận hành bấm nút khởi động, robot di chuyển theo chương trình đã lập trình sẵn.
- Phun sơn theo quỹ đạo: cánh tay robot di chuyển súng phun theo đường đi, góc độ và tốc độ đã cài đặt, đồng thời hệ thống cấp sơn điều tiết lưu lượng phù hợp với từng đoạn quỹ đạo.
- Kết thúc chu trình: robot trở về vị trí gốc (home position), sản phẩm được đưa ra khỏi buồng sơn để chuyển sang công đoạn sấy hoặc kiểm tra, trong khi công nhân tiếp tục chuẩn bị sản phẩm tiếp theo.
Nhờ chạy theo chương trình cố định, robot đảm bảo mỗi sản phẩm trong cùng lô đều nhận một lượng sơn và đường phun giống hệt nhau — điều mà thao tác tay khó duy trì ổn định trong nhiều giờ liên tục.
So sánh robot phun sơn với phun sơn thủ công
| Tiêu chí | Robot phun sơn | Phun sơn thủ công |
|---|---|---|
| Độ đồng đều lớp sơn | Ổn định theo chương trình, sai số nhỏ | Phụ thuộc tay nghề, dễ dao động giữa các sản phẩm |
| Hao phí sơn | Kiểm soát lưu lượng chính xác theo quỹ đạo | Dễ phun dư hoặc thiếu do thao tác tay |
| Năng suất | Duy trì tốc độ ổn định, hoạt động liên tục | Giảm dần theo thời gian do mệt mỏi |
| An toàn lao động | Người vận hành đứng ngoài buồng sơn khi robot phun | Thợ sơn tiếp xúc trực tiếp với hơi sơn, dung môi |
| Phụ thuộc nhân sự | Ít phụ thuộc tay nghề cá nhân, dễ đào tạo vận hành | Phụ thuộc nhiều vào kinh nghiệm thợ sơn lành nghề |
| Chi phí đầu tư ban đầu | Cao hơn, cần lập trình và bảo trì | Thấp hơn, dễ triển khai nhanh |
Robot phun sơn phù hợp với các xưởng sản xuất có sản lượng ổn định, cần độ đồng nhất cao giữa các lô hàng hoặc đang gặp khó khăn trong tuyển dụng thợ sơn tay nghề cao. Phun sơn thủ công vẫn có chỗ đứng ở các công đoạn sửa lỗi cục bộ, chi tiết nhỏ lẻ hoặc mẫu mã thay đổi liên tục không đáng để lập trình riêng.
Câu hỏi thường gặp
Robot phun sơn công nghiệp có thay thế hoàn toàn thợ sơn không? Không hoàn toàn. Robot đảm nhận công đoạn phun chính theo chương trình, trong khi con người vẫn cần gá đặt sản phẩm, giám sát vận hành, xử lý lỗi và sơn dặm các chi tiết đặc thù.
Robot phun sơn có phù hợp với xưởng sản xuất nhỏ không? Tùy vào sản lượng và tính lặp lại của sản phẩm. Nếu xưởng có dòng sản phẩm ổn định, số lượng đủ lớn để tận dụng chương trình đã lập, robot vẫn mang lại hiệu quả; nếu mẫu mã thay đổi liên tục từng đơn nhỏ lẻ cần cân nhắc kỹ hơn.
Lập trình cho robot phun sơn có khó không? Robot hiện đại thường có màn hình dạy lệnh (teach pendant) trực quan, kỹ thuật viên có thể "dạy" robot theo đường đi mẫu, sau đó lưu chương trình để tái sử dụng mà không cần biết lập trình chuyên sâu.
Robot phun sơn có cần bảo trì thường xuyên không? Có. Hệ thống cấp sơn, súng phun cần vệ sinh định kỳ để tránh nghẹt sơn; các khớp trục cơ khí cần kiểm tra, bôi trơn theo khuyến cáo nhà sản xuất để duy trì độ chính xác lâu dài.
Kết luận
Robot phun sơn công nghiệp là giải pháp kết hợp giữa cánh tay robot nhiều trục, súng phun, bộ điều khiển lập trình và hệ thống cấp sơn, giúp doanh nghiệp kiểm soát chất lượng lớp sơn đồng đều, ổn định năng suất và giảm phụ thuộc vào tay nghề thợ sơn thủ công. Đây là bước đầu tư đáng cân nhắc với các xưởng sản xuất gỗ, kim loại, ô tô đang hướng tới tự động hóa quy trình hoàn thiện bề mặt.
