Robot phun sơn 6 trục là gì? Ưu điểm so với robot ít trục hơn

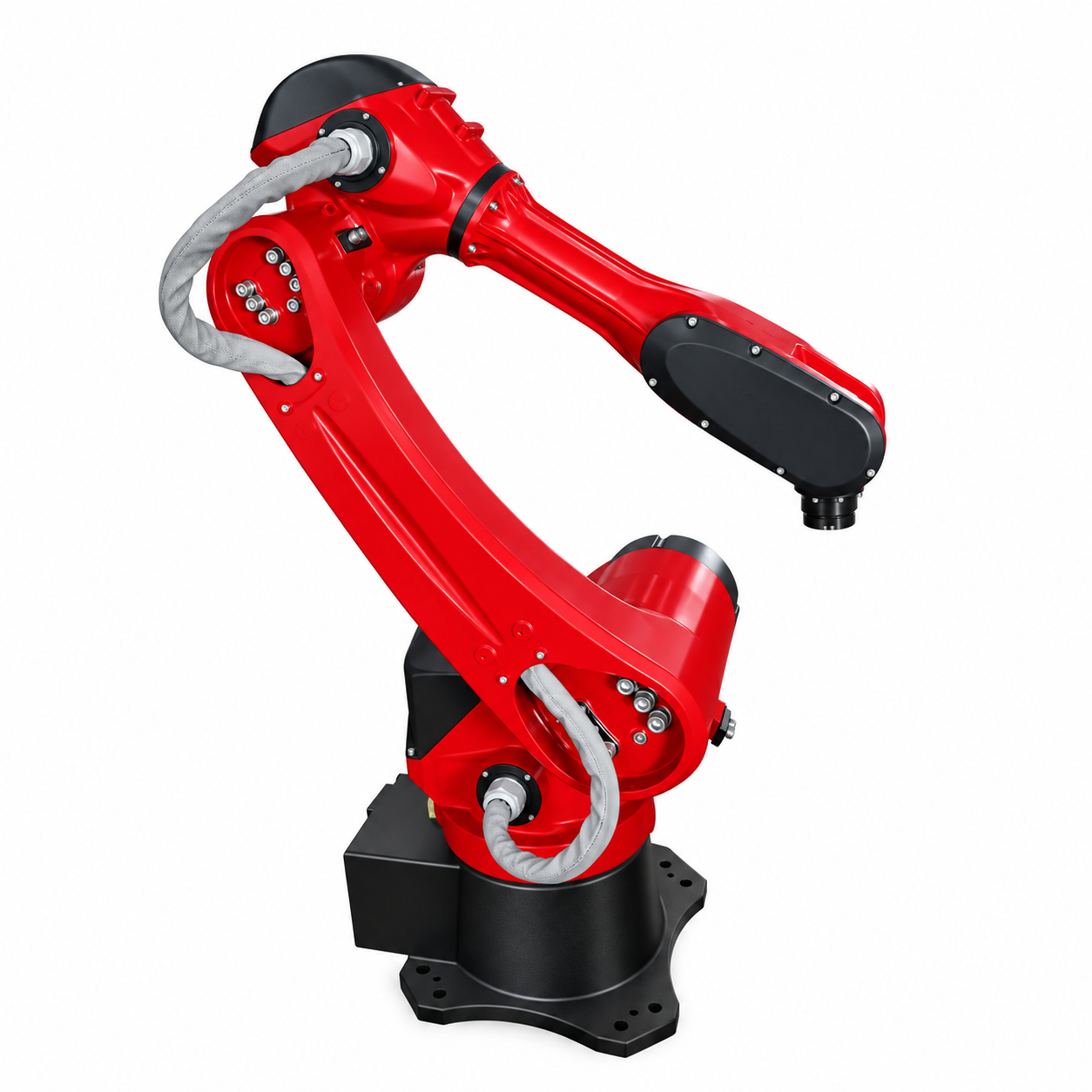

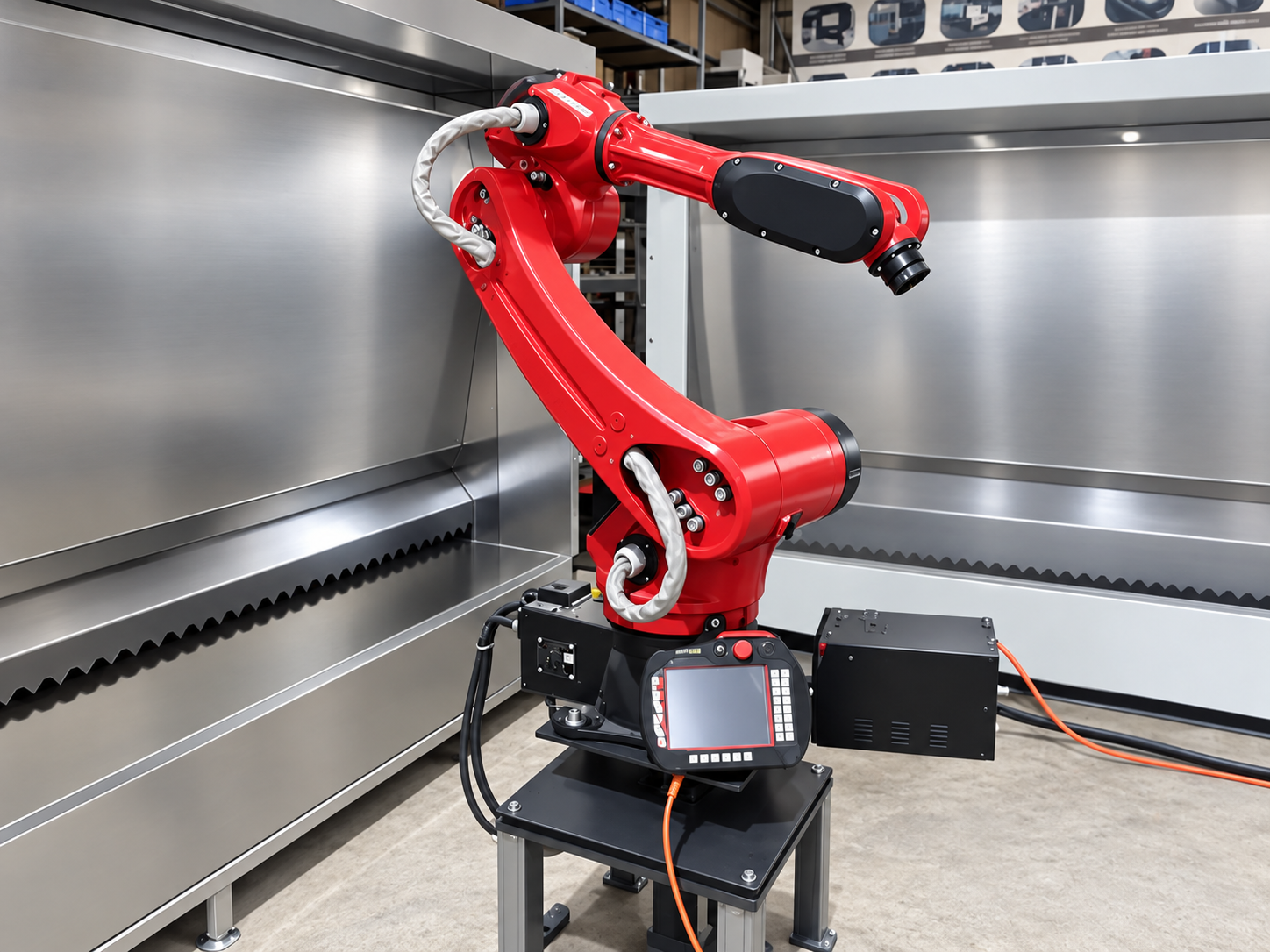

Robot phun sơn 6 trục là dòng robot công nghiệp được trang bị 6 khớp chuyển động độc lập, cho phép cánh tay xoay và vươn theo gần như mọi hướng trong không gian ba chiều. Đây là cấu hình phổ biến nhất cho các ứng dụng phun sơn vì khả năng bám theo bề mặt cong, góc khuất mà robot ít trục hơn khó xử lý triệt để.

Khái niệm "trục" trong robot công nghiệp

Trong robot công nghiệp, mỗi "trục" (axis) tương ứng với một khớp chuyển động — có thể là khớp xoay (rotary) hoặc khớp trượt (linear) — cho phép một bộ phận của cánh tay di chuyển độc lập so với bộ phận liền kề. Số trục càng nhiều, robot càng có nhiều bậc tự do (degrees of freedom) để định vị và định hướng đầu công tác (ở đây là súng phun sơn) tại một điểm bất kỳ trong không gian làm việc.

Một cách hình dung đơn giản: cánh tay người có vai, khuỷu tay, cổ tay — mỗi khớp cho một hướng chuyển động khác nhau. Robot 6 trục được thiết kế mô phỏng theo nguyên lý tương tự, thường gồm 3 trục ở phần "vai – khuỷu" để định vị vị trí trong không gian, và 3 trục ở "cổ tay" để xoay súng phun theo đúng góc độ mong muốn so với bề mặt sản phẩm.

Vì sao 6 trục linh hoạt hơn robot 3-4 trục?

Robot 3-4 trục (thường thấy ở robot Scara hoặc robot delta) chỉ đủ bậc tự do để di chuyển theo các mặt phẳng cố định, phù hợp với thao tác gắp đặt, đóng gói trên bề mặt phẳng. Khi cần phun sơn phủ đều một vật thể có hình dạng phức tạp — mặt cong, góc lõm, cạnh vát — robot ít trục thường phải xoay cả đồ gá sản phẩm hoặc chấp nhận vùng phủ sơn không tối ưu ở một số góc.

Robot 6 trục giải quyết hạn chế này nhờ:

• Tiếp cận đa hướng: cổ tay robot có thể xoay súng phun theo góc vuông với bề mặt sản phẩm tại hầu hết mọi điểm trên quỹ đạo, kể cả các mặt nghiêng hay cong phức tạp.
• Giảm nhu cầu gá xoay sản phẩm: vì bản thân cánh tay đã đủ linh hoạt để "vòng" quanh sản phẩm, hệ thống gá đặt có thể đơn giản hơn, tiết kiệm chi phí đồ gá.
• Chuyển động mượt, liên tục: bộ điều khiển phối hợp đồng thời cả 6 trục để tạo ra đường di chuyển trơn tru, tránh giật cục — yếu tố ảnh hưởng trực tiếp đến độ đồng đều của lớp sơn.
• Tối ưu hiệu suất bám sơn: nhờ giữ được góc phun ổn định so với bề mặt trong suốt quỹ đạo, tỷ lệ sơn bám vào sản phẩm cao hơn, giảm lượng sơn bay hao ra ngoài.

Thông số tham khảo của robot phun sơn 6 trục

Bảng dưới đây là thông số kỹ thuật của một robot phun sơn 6 trục tiêu biểu, giúp hình dung năng lực vận hành thực tế:

Thông số	Giá trị
Số trục điều khiển	6 trục
Trọng lượng robot	200 kg
Tải trọng tối đa	10 kg
Tốc độ di chuyển tối đa	800 mm/s
Tốc độ phun sơn tối đa	500 mm/s
Độ chính xác di chuyển	±0,05 mm
Độ chính xác phun sơn	±0,02 mm
Khoảng cách làm việc tối đa	1.500 mm
Nguồn điện	AC 220V ±10%, 50Hz
Công suất tiêu thụ	1,5 kW
Màn hình điều khiển	15 inch

Trên thị trường hiện nay có nhiều dòng robot phun sơn 6 trục với tầm với và tải trọng khác nhau tùy nhà sản xuất — ví dụ dòng robot 6 trục phổ biến như Brtirus1510 cũng theo cấu hình 6 trục, tải trọng khoảng 10kg, thường được giới thiệu cho các ứng dụng phun sơn, hàn, gắp đặt đa năng. Đây chỉ là ví dụ mang tính tham khảo chung về mặt bằng công nghệ của dòng robot 6 trục trên thị trường, không đại diện cho thông số cụ thể của từng nhà cung cấp.

Phạm vi ứng dụng phù hợp với vật thể phức tạp

Robot 6 trục phát huy hiệu quả rõ rệt nhất khi phun sơn các vật thể có:

• Bề mặt cong nhiều chiều: khung ghế, chi tiết nội thất gỗ uốn cong, vỏ máy có nhiều đường lượn.
• Cấu trúc nhiều góc khuất: khung xe, phụ tùng cơ khí có gân, rãnh, lỗ hổng cần sơn phủ đều cả bên trong lẫn bên ngoài.
• Chi tiết kích thước và hình dạng thay đổi: khi dây chuyền sản xuất nhiều mẫu mã khác nhau, robot 6 trục dễ dàng nạp lại chương trình phun mới cho từng loại sản phẩm mà không cần thay đổi phần cứng.

Ngược lại, với các bề mặt phẳng đơn giản, lặp lại đơn điệu (như tấm phẳng, thanh profile dài), robot ít trục hơn hoặc hệ thống súng phun cố định kết hợp băng tải đôi khi đã đáp ứng đủ nhu cầu với chi phí đầu tư thấp hơn.

Câu hỏi thường gặp

Robot phun sơn 6 trục có đắt hơn nhiều so với robot 4 trục không? Thông thường robot 6 trục có chi phí đầu tư cao hơn do cấu tạo cơ khí và hệ điều khiển phức tạp hơn. Tuy nhiên mức chênh lệch cụ thể phụ thuộc vào hãng sản xuất, tải trọng, tầm với — nên liên hệ đơn vị cung cấp để được báo giá theo đúng nhu cầu.

Có cần robot 6 trục cho mọi loại sản phẩm sơn không? Không nhất thiết. Với sản phẩm có hình dạng đơn giản, phẳng, robot ít trục hơn hoặc hệ thống súng phun cố định vẫn có thể đáp ứng tốt và tiết kiệm chi phí hơn.

Robot phun sơn 6 trục có thể dùng chung cho nhiều loại sản phẩm khác nhau không? Có. Nhờ khả năng lập trình lại quỹ đạo cho từng loại sản phẩm, một robot 6 trục có thể phục vụ nhiều dòng sản phẩm khác nhau trong cùng nhà xưởng, miễn tải trọng và tầm với phù hợp.

Tải trọng và tầm với của robot 6 trục có ảnh hưởng đến ứng dụng không? Có. Tải trọng quyết định robot mang được súng phun loại nào (khí nén, tĩnh điện, airless), còn tầm với quyết định kích thước sản phẩm tối đa robot có thể phun tới mà không cần di chuyển đồ gá.

Kết luận

Robot phun sơn 6 trục là lựa chọn tối ưu cho các xưởng sản xuất cần phun sơn đều trên bề mặt cong, góc khuất phức tạp, nhờ 6 bậc tự do chuyển động cho phép tiếp cận gần như mọi hướng của sản phẩm. So với robot ít trục hơn, đây là khoản đầu tư phù hợp khi doanh nghiệp đặt ưu tiên vào chất lượng lớp sơn đồng đều và khả năng linh hoạt đổi mẫu sản phẩm.

---
